BOSE PowerMatch? PM4500N 功放

BOSE PowerMatch? PM4500N 功放技術特點
最大額定功率：2000W（4歐姆時，500Wx4通道）；
輸入通道：4個（平衡式，線路電平）；
輸出通道：1至4個（可配置）。

BOSE PowerMatch? PM4500N 功放產品特點

① QuadBridge? 技術 – 允許將 4 個可用通道配置為單聲道、V 形橋、I-Share 或四聲道模式，從而允許將功放的總可用功率分配給一個或多個輸出通道。功放能夠直接驅動低阻抗和 70/100V 揚聲器負載。

② Bose? ControlSpace? Designer? 軟件 – 可使用 ControlSpace Designer 軟件對 PowerMatch 功放進行全面配置，這需要利用板載前面板 USB 連接或后面板以太網連接（僅限網絡型號）。通過使用 ControlSpace Designer 軟件，您可以訪問更多功能，包括：參量均衡級、每個輸出通道的負載掃描和自動待機。ControlSpace Designer 軟件還可用于將 PowerMatch 功放網絡型號集成到包含 Bose ESP 處理器和 CC 控制中心的更大控制和監視系統中。

③ 自動待機/自動喚醒功能 – 啟用此功能后，系統將會自動進入/退出待機模式，從而減少系統的耗電量。

④ 雙電壓電流反饋回路 – 這項專有設計將 D 類效率與獨特的電壓電流反饋回路相結合，可持續監控傳輸到揚聲器負載的電流和電壓。不管功率電平和負載阻抗如何，功放始終提供盡可能最寬的動態范圍、頻率響應并實現盡可能最低的失真。

⑤ PeakBank? 供電技術 – 4 象限再生供電可實現更高的功率密度，同時允許重復利用在傳統 D 類設計中通常被浪費的無功負載占用的電能。這種高效的功放設計能提供可持續且可重復的低頻響應。

⑥ 快速跟蹤功率校正因子 (PFC) – 可高效地管理交流電源供應的電流，使功放可以充分延長揚聲器的輸出時間，而不會造成功率波動。PFC 可在峰值功率下提供卓越的瞬態響應和功能，與傳統 D 類功放設計相比時間要長得多，從而能滿足哪怕是要求最高的節目源信號的要求。

BOSE PowerMatch? PM4500N 功放詳細參數
額定功率
2 Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：450 W；電壓橋接模式 ：450 W2；電流共享模式 ：1000 W；四路橋接模式 ：1000 W2 ；
4 Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：500 W；電壓橋接模式 ：1000 W；電流共享模式 ：500 W2；四路橋接模式 ：2000 W ；
8Ω
額定功率下的 THD ：< 0.1 %；單通道模式 ：300 W；電壓橋接模式 ：1000 W；電流共享模式 ：300 W2；四路橋接模式 ：1000 W2 ；
70V
額定功率下的 THD ：1 %；單通道模式 ：使用 70V 揚聲器，撥擋應打在所需功率的 2 倍處。電壓橋接模式 ：800 W；電流共享模式 ：不可用；四路橋接模式 ：1600 W ；
100V
額定功率下的 THD ：1 %；單通道模式 ：使用 100V 揚聲器，撥擋應打在所需功率的 4 倍處。電壓橋接模式 ：500 W；電流共享模式 ：不可用；四路橋接模式 ：2000 W ；
最大額定功率
最大額定功率： 2000 W（4 歐姆時，250 W x 8 通道） ；
峰值輸出電壓： 71 / 142 V（單通道/電壓橋接、電流共享和四路橋接模式） ；
電壓增益 ：36 / 42 / 36 / 42 dB（單通道/電壓橋接/電流共享/四路橋接模式） ；
音頻性能
頻率響應： 20 Hz - 20 kHz（1 W 時和 +/- 0.5 dB） ；
信噪比，模擬輸入： >102 dB（低于額定功率 1 dB 時，A 計權） ；
THD<0.4 %（1 W 時，20 Hz 至 20 kHz） ；
互調失真 - SMPTE： < 0.4 %（60 Hz，7 kHz） ；
通道隔離（串擾）： > 65 dB（相鄰通道，1 kHz 時） ；
阻尼因子： > 1000（10-1000 Hz，4 歐姆，在功放輸出處） ；
集成 DSP
A/D 和 D/A 轉換器： 48 kHz/24 位 ；
總延遲 （模擬輸入 - 功放輸出）： < 0.95 ms ；
輸入到輸出信號路由 ：8 x 8 矩陣 ；
揚聲器預設： Bose Professional；
輸入均衡 ：5 段 PEQ (+/- 20 dB)、陷波濾波器、高架低架濾波器、高通、低通 ；
帶通濾波器（分頻器）： Butterworth、Bessel 或 Linkwitz-Riley，最高 48 dB/倍頻程 ；
揚聲器 EQ： 9 段 PEQ (+/- 20 dB)、高架低架濾波器、高通、低通、2 段 RoomMatch 陣列均衡 ；
最大輸出：延時 3 秒 ；
輸出限幅 ：峰值和 RMS 電壓 ；

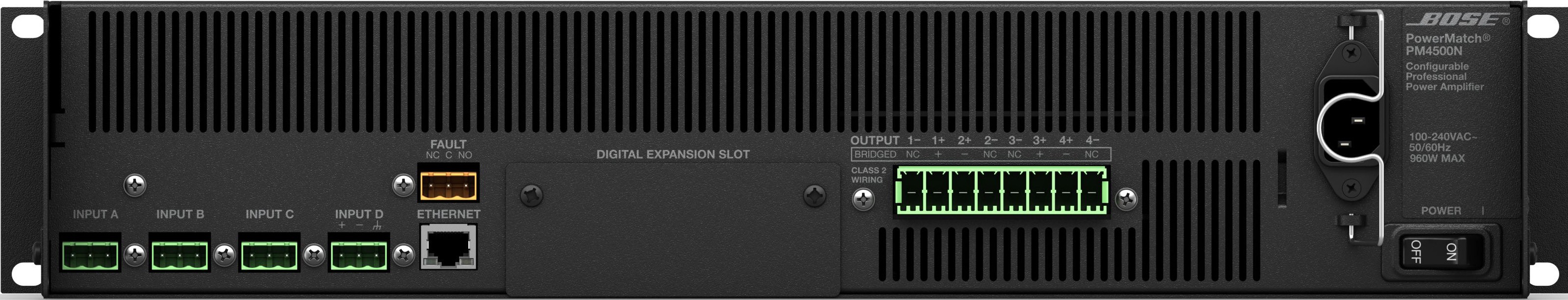

音頻輸入
輸入通道 ：4 個（平衡式，線路電平） 4數字輸入 ；
輸入阻抗： > 100 kΩ ；
靈敏度 ：0、+4、+12、+24 dBu，可選擇 數字：0、-12、-20、-24 dBFS，可選擇 ；
最大輸入電平 ：+24 dBu（靈敏度設置為 24 dBu） ；
輸入接口： 取決于不同類型的擴展卡 ；
音頻輸出
輸出： 1至 4 個（可配置） ；
輸出接口 ：8 針 Phoenix Contact 接口（部件號 1778120），支持 10-24 AWG 接線 ；

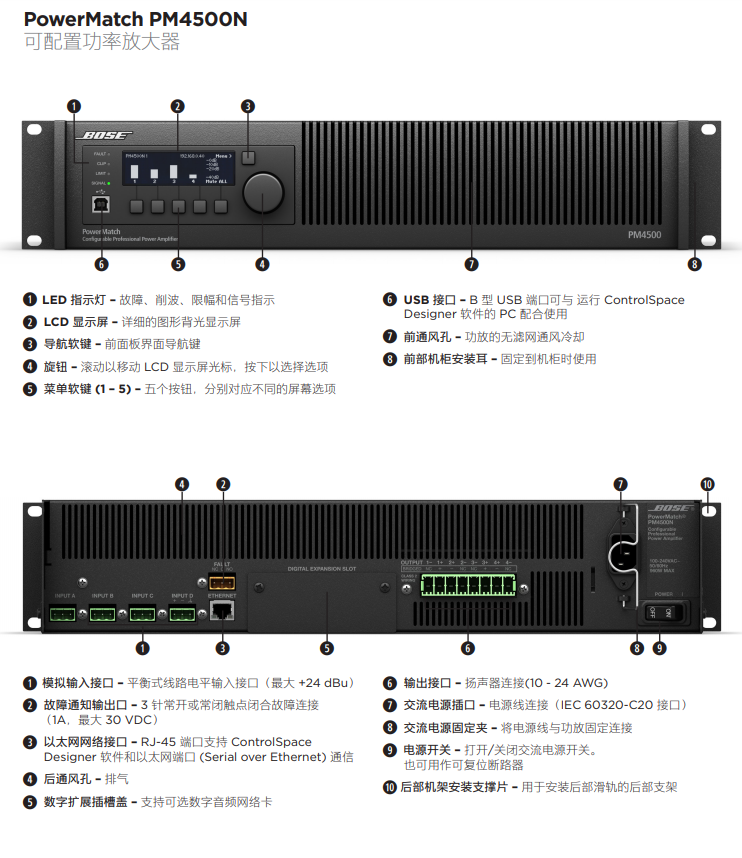

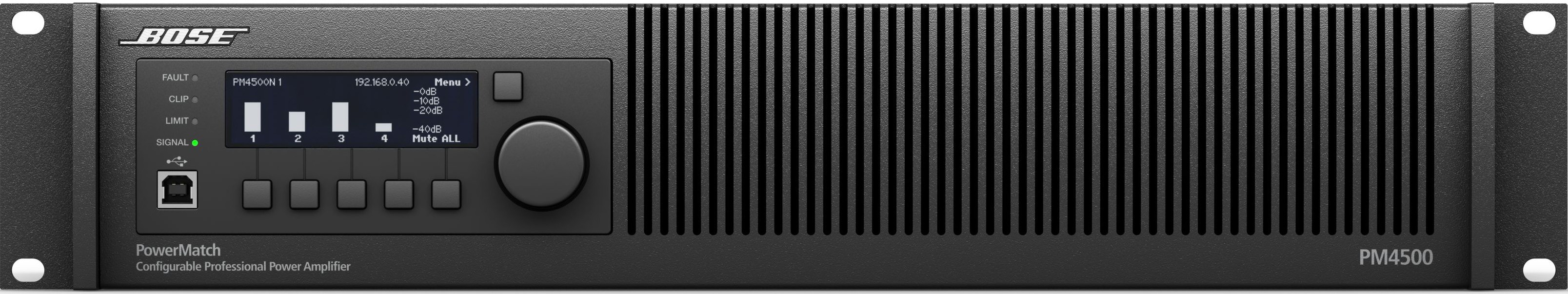

指示燈和控件
LED 狀態指示燈： 信號、限幅、削波、故障；
用戶界面控件： 靜音、輸入靈敏度、輸出配置、輸出衰減、EQ 開/關、預設選擇。240 x 64 LCD。可使用可被 ControlSpace Designer 軟件編輯控制的其他控件；
電氣信息
電源電壓 ：100-240 V (50/60 Hz)；
電源電路推薦： 15A (120 V) 或 10A (230 V)；
電源接口： IEC 60320-C14（插口） ；
最低交流線路電壓： 80 V（降低的輸出功率） ；
最大浪涌電流： 15.4 A（230 VAC，50 Hz） ；
最大 RMS 電流消耗： 8 A；
效率，1/3 額定功率： > 73%（粉紅噪聲輸入信號） ；
輸出拓撲： D 類 ；
過載保護： 高溫、直流、高頻、短路、限壓器、電流限幅器、浪涌電流、電源斷路器保護 ；
物理規格
尺寸（高 x 寬 x 深）： 88 毫米 × 483 毫米 × 525 毫米（3.5 英寸 × 19 英寸 × 20.7 英寸），2 RU 機柜高度 ；
凈重： 11.1 千克，裝運重量：13.6 千克 ；
安裝深度： 533 毫米 ；
運行溫度： 0 °C 至 40 °C（32 °F 至 104 °F） ；
冷卻系統： 微處理器控制變速風扇，氣流從前至后 。
