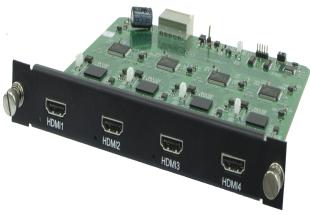

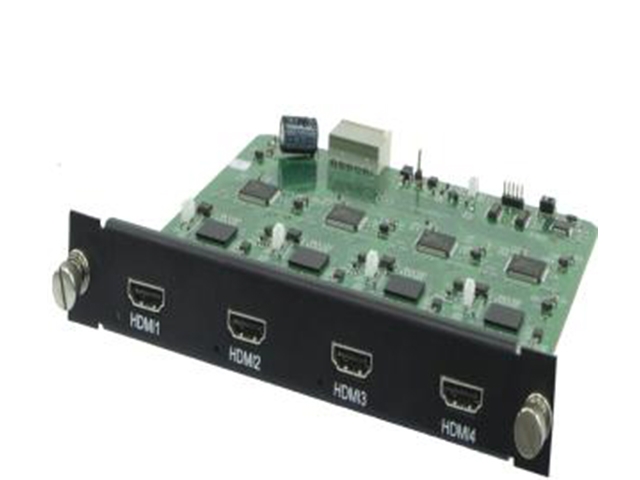

VINIAV 4路HDMI輸出板卡out-HDMI4

深圳龍程威尼VINIAV 4路HDMI輸出板卡out-HDMI4，配合數字高清混插矩陣主機使用，采用獨立板卡設計，每塊卡支持4路HDMI信號輸出，低成本、高性能的靈活應用，支持1920×1200@60Hz的數字高清圖像傳輸。將模擬視頻信號及數字高清信號轉換成HDMI信號進行傳輸。

VINIAV 4路HDMI輸出板卡out-HDMI4功能特征
4路HDMI-A母接口輸出；
輸出最長距離達15M；
兼容HDMI1.4的標準，HDCP1.3協議,DVI1.0協議；
最大支持分辨率
HDPC:1920x1200P@60_24bit；
HDTV：1920x1080P@60_36bit。

VINIAV 4路HDMI輸出板卡out-HDMI4規格參數
規格參數：技術規格HDMI輸出卡
協議
完整支持HDMI1.4協議3D部分，包括支持全部的HDMI1.4協議中主流的3D顯示模式，但不包括3D_1080P@120Hz，向下兼容HDMI1.3的標準，HDCP1.3協議，DVI1.0協議。
視頻
增益：0dB ；
像素帶寬：165MHz，全數字 ；
接口帶寬：2.25Gbps，全數字（總共6.75Gbps，每種顏色是2.25Gbps） ；
最大支持分辨：HDPC:1920x1200P@60_24bit ；
HDTV：1920x1080P@60_36bit ；
3DFormat:1920x1080P@24_36bit ；
位時鐘抖動(Clock Jitter)：<0.15Tbit ；
位上升時間(Risetime)：<0.3Tbit(20%--80%) ；
位下降時間(Falltime)：<0.3Tbit(20%--80%) ；
最大傳輸延時：5nS(±1nS) ；
接口：4路HDMI-A母接口/卡 ；
信號強度：T.M.D.S.+/-0.4Vpp ；
最小/最大電平：T.M.D.S.2.9V/3.3V ；
阻抗：50Ω ；
EDID：N/A ；
最大直流偏置誤差：15mV ；
建議最大輸入/輸出距離：輸出小于7米，在1600x1200@60時（推薦使用認證過的HDMI專用線材，如MolexTM的線材） ；
產品重量：約0.25KG ；
最大功耗：10W。
